Advance Optima AO2000系列是一组模块化连续过程气体分析仪

该产品系列由以下模块组成：

• 分析模块 • 气动模块 • 电子模块 • I/O模块 • 带显示和控制单元的机箱 • 系统总线

以上模块的不同组合可以配置成不同的单、多组份分析系统。电子模块、电源及带显示和控制单元的机箱也被统称为“中央单元”

分析模块：

• Uras26 红外分析模块

• Limas11 过程光度计分析模块

• Magnos206 氧气分析模块

• Magnos27 氧气分析模块

• ZO23 微量氧分析模块

• Caldos25 热导分析模块

• Caldos27 热导分析模块

• Fidas24 FID分析模块

• MultiFID14 FID分析模块

• MultiFID14 NMHC FID分析模块

• LS25 激光

每一个分析模块都由传感器和相应的电子器件组成，自配微处理器。分析模块通过系统总线与系统控制器相连。激光分析模块通过以太网与中央单元相连。分析模块采用24-VDC供电，可由集成的内部电源或外置电源供电。电化学氧传感器是分析模块的可选项。

气动模块：

一个全套配置的气动模块由以下元件组成：

• 1个或3个电磁阀，用于控制标准气供应

• 1个或2个可更换的过滤器，用于精细过滤

• 1个带粗过滤器和毛细管的抽气泵

• 1个或2个流量监测器

气动模块总是与分析模块相连，二者被安装在同一机箱内。

电子模块、接口：

电子模块包括系统控制器和I/O模块。

系统控制器完成以下功能：

• 处理和传输分析模块电子传感器提供的测量值

• 测量值补偿，比如：背景气交叉干扰修正

• 控制系统功能，比如：标定

• 显示和控制功能

• 控制相关系统，比如：供气系统

• 与外部系统通讯

系统控制器通过系统总线与气体分析仪的其他功能单元(比如分析模块)通讯。

用于控制相关系统和用于与外部系统通讯的接口分别位于系统控制器(以太网10/100/1000BASE-T接口)及I/O模块上。

I/O模块装配在系统控制板上，并与其直接相连。

I/O模块有以下几种类型：

• 两路模拟输出模块有2个模拟输出。

• 四路模拟输出模块有4个模拟输出。

• 四路模拟输入模块有4个模拟输入。

• 数字I/O模块有4个数字输入和4个数字输出。

• Modbus模块有1个RS485接口和1个RS232接口。

• Profibus模块有1个RS485接口和1个MBP接口(非本安级)。

I/O模块的用途包括：

• 测量值输出

• 状态和报警信号输出

• 标定控制

• 控制外部电磁阀和泵

• 量程切换和反馈

• 外部分析仪的电流或状态信号的输入

• 外围设备的状态信号的输入

机箱

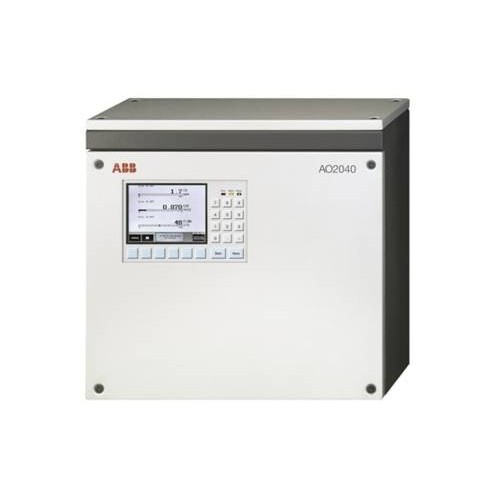

机箱分19英寸机箱(型号AO2020)或壁挂式机箱(型号AO2040)，防护等级为IP20或IP54。IP54型机箱可带吹扫功能。当安装有电子模块时，显示和控制单元位于机箱的前面板上。

系统总线

气体分析仪的功能单元通过系统总线连接在一起。系统总线采用线性结构，最长350米。一个系统总线结构只能连接一个最多附带5个 I/O模块的电子模块。

样气调节模块的连接

SCC-F样气抽气单元和SCC-C样气冷却单元可以经由系统总线、通过安装在样气抽气单元中的I/O板连接到气体分析仪。因此，在气体分析仪上可以显示、监测和控制各种样气调节功能，比如冷凝器温度或冷凝和流量状态。详情请参
